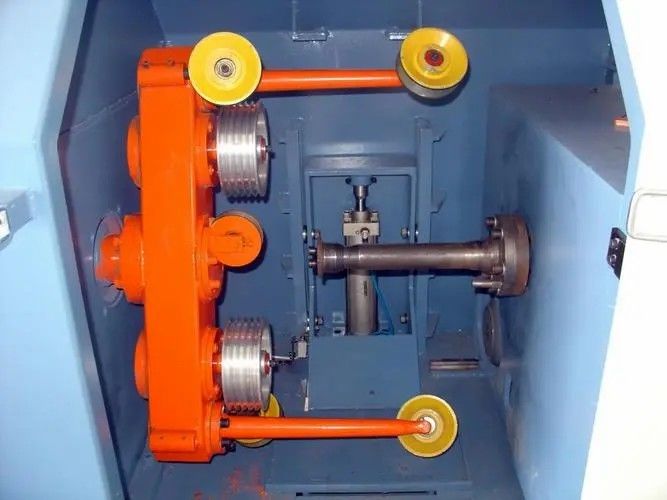

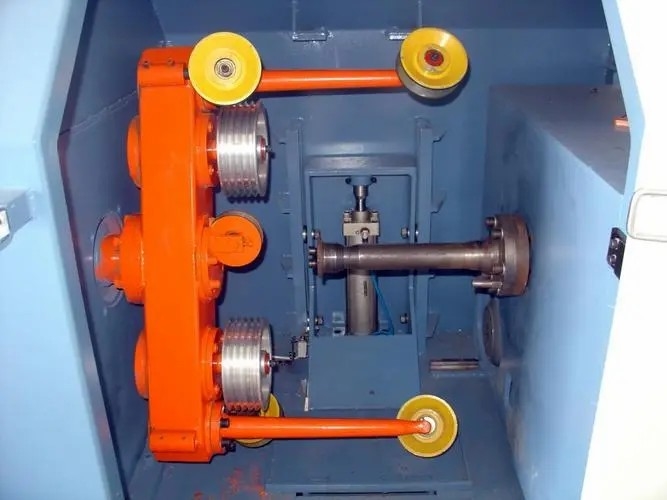

Macchina per il raggruppamento di fili a doppia torsione ad alta velocità, 1250 Cable Stranding Machine
Scheda dei parametri tecnici:
| Modello |
YL-Φ800 |
|
| Fusoliera di ripagamento (mm) |
Φ400-Φ630 |
|
| Fabbricazione in cui sono utilizzati i materiali di cui all'allegato 1 |
Φ800 |
|
| Diametro di filo di base (mm) |
Φ0.3-Φ3.0 |
|
| Diametro massimo del prodotto finito (mm) |
Φ18 |
|
| Piano di torsione (mm) |
30-300 |
|
| Velocità massima di rotazione (rpm) |
680 |
|
| Percorso di marcia in mm |
3-20 |
|
| Tensione di assunzione |
Traccia di tensione pneumatica, facilmente regolabile |
| Tipo di presa in carico e di traversata |
Assorbimento in base alla rotazione della bobina, attraversamento in base al movimento reciproco della bobina. |
| Direzione di torsione |
S o Z. |
| Dispositivo di avvolgimento |
Imballaggio intermedio o imballaggio diretto |
| Tipo di ripagamento |
adottare la macchina di ripagamento della guida |
Applicazione:
Applicabile per il cablaggio dei cavi di trasmissione dati (cat5e/cat6/cat6a/cat7) e dei cavi per fili di base a fili multipli
e torcere e anche avvolgere nel frattempo.
Caratteristica:
I collegamenti a velocità diverse meccanicamente, controllo programma PLC, passo di tracciamento elettronico, interfaccia uomo-computer, lavoro costante ad alta velocità.
Il carico e lo scarico dei vassoi è semplice e richiede un basso consumo di manodopera.
L'inclinazione è controllata da un computer, con ruote di trazione senza tensione e un percorso di passaggio del cavo di cablaggio.
l L'unità principale a strascico ha una struttura a braccio a sollevamento e un corpo rotante con bassa inerzia di rotazione, alti giri al minuto e velocità stabile.
Descrizione del prodotto:
Una macchina di raggruppamento di fili a doppia torsione ad alta velocità e una macchina per il ripiegamento di cavi 1250 sono due diversi tipi di attrezzature utilizzate nella produzione di cavi.
-
Macchine per il raggruppamento di fili a doppia torsione ad alta velocità:
- Configurazione: la macchina è progettata per il raggruppamento del filo a doppia torsione, in cui più fili sono torci insieme per formare un fascio di filo.
- Velocità: Questo tipo di macchina opera a velocità elevate, in genere progettata per raggiungere tassi di produzione rapidi.
- Processo di raggruppamento: la macchina utilizza componenti rotanti per torcere i fili in un modello elicoidale, creando una struttura di filo strettamente raggruppata.
- Pannello di controllo: la macchina è dotata di un pannello di controllo che consente agli operatori di monitorare e regolare vari parametri come velocità, tensione e direzione di torsione.
-
1250 Macchina per il legame dei cavi:
- Configurazione: la macchina è progettata per il ripiegamento dei cavi, in cui vengono intrecciati più conduttori isolati per formare un cavo.
- Processo di stranding: la macchina è costituita da componenti rotanti che torcono i conduttori in un modello elicoidale per creare la struttura del cavo.
- Diametro massimo: la macchina è in grado di gestire cavi con un diametro esterno massimo di 1250 mm.
- Pannello di controllo: simile alla macchina per il raggruppamento del filo, la macchina per lo stranding è dotata di un pannello di controllo per il monitoraggio e la regolazione di vari parametri.
