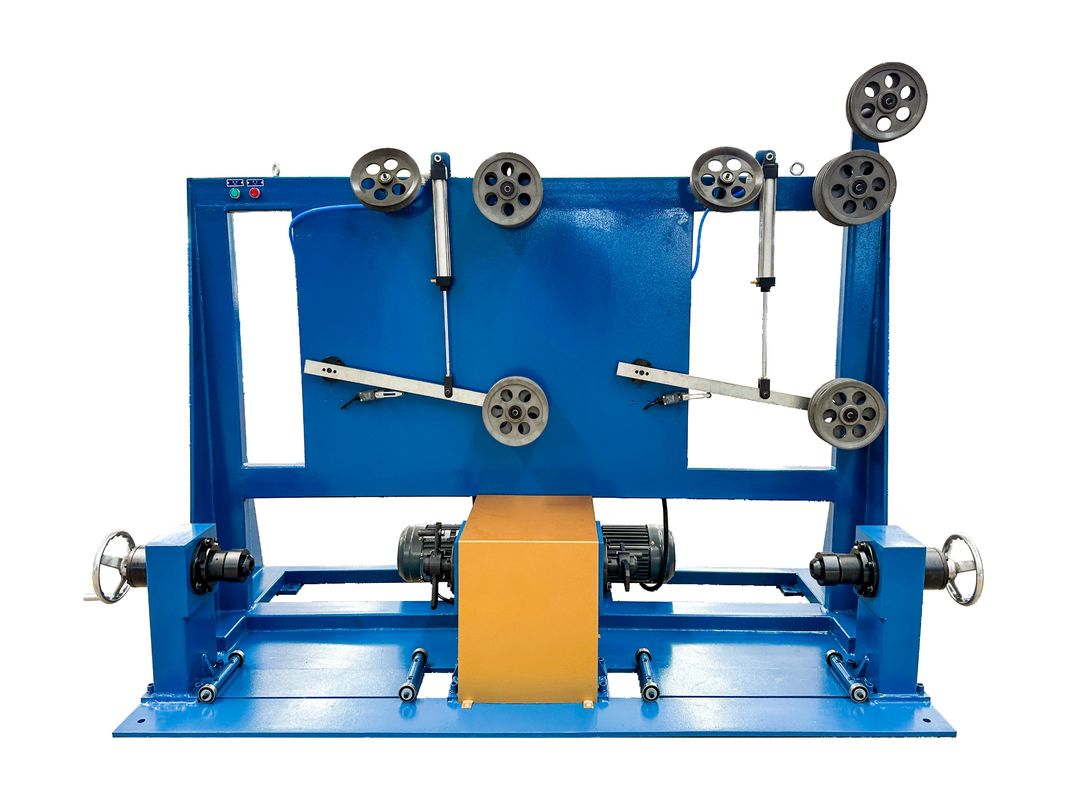

Efficiente macchina di avvolgimento e scarico dei cavi

Dettagli del prodotto

Rimborso e assunzione di tipo finale:

1250-2500

Rimborso e assunzione senza scatole:

630-2000

Tipo di portale di pagamento e assunzione:

630-3150

Evidenziare:

La macchina per avvolgere i fili

Eficienti macchine di ripagamento dei cavi

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Imballaggi particolari

Imballaggio standard, spedizione merci

Tempi di consegna

30 giorni

Termini di pagamento

L/C, T/T

Capacità di alimentazione

20 serie al mese

Descrizione del prodotto

Applicazione:

Offriamo una gamma di acquisti e di paghe per soddisfare bobine e rulli di diverse dimensioni.

Specifica tecnica:

1. assorbimento senza albero

Modello	Φ630	Φ800		Φ1000	Φ1250		Φ1600
Diametro del rullo applicabile	Φ500...φ630 mm	Φ630-φ800 mm		Φ630-φ1000 mm	Φ800-φ1250 mm		Φ1250-φ1600 mm
Larghezza del rullo	375-475 mm	475-600 mm		475-750 mm	600-950 mm		950-1180 mm
Diametro del filo applicabile	Φ1.0-φ5.0 mm	Φ2.0-φ10 mm		Φ2.0-φ13 mm	Φ4.0-φ15 mm		Φ5.0-φ20 mm
Velocità della linea (piccolo rullo)	≤125 m/min	≤157 m/min		≤157 m/min	≤251 m/min		≤376 m/min
Velocità della linea (grande bobina)	≤157 m/min	≤251 m/min		≤314 m/min	≤376 m/min		≤502 m/min
Motore di sollevamento	0.55KW	0.75KW		0.75KW	1.5KW		1.5KW
motore a ripagamento	5.5KW	7.5KW		7.5KW	11 kW		15 kW
Attraversamento	Traversamento dell'anello rotante	Fabbricazione in cui il prodotto è utilizzato	Motore 0,4 kW	Traversamento dell'anello rotante	Fabbricazione in cui il prodotto è utilizzato	Motore 0,4 kW	Fabbricazione in cui il prodotto è utilizzato	Motore 0,4 kW
Metodo di serraggio con pinna	di altezza superiore a 600 mm	di altezza superiore a 600 mm		di altezza superiore a 600 mm	di altezza superiore a 600 mm		di altezza superiore a 600 mm
Max. carico	600 kg	1000 kg		800 kg	2000 kg		3500 kg

Pagamenti passivi senza filo:

Modello	Φ630	Φ800	Φ1250	Φ1600
Diametro del rullo applicabile	Φ500...φ630 mm	Φ630-φ800 mm	Φ800-φ1250 mm	Φ1250-φ1600 mm
Larghezza del rullo	375-475 mm	475-600 mm	600-950 mm	950-1180 mm
Diametro del filo applicabile	Φ0.8-φ4.0 mm	Φ1.0-φ4.5 mm	Φ4.0-φ10 mm	Φ5.0-φ16 mm
Velocità della linea (piccolo rullo)	≤690 m/min	≤865 m/min	≤1180 m/min	≤1130 m/min
Velocità della linea ((grande bobina)	≤865 m/min	≤1380 m/min	≤1780 m/min	≤1570 m/min
Motore di sollevamento	0.55KW	0.75KW	1.5KW	1.5KW
freno a frizione magnetica	5 kg	10 kg	10 kg	20 kg
Metodo di serraggio con pinna	di altezza superiore a 600 mm	di altezza superiore a 600 mm	di altezza superiore a 600 mm	di altezza superiore a 600 mm
Max. carico	600 kg	1000 kg	2000 kg	3500 kg

Rimborso attivo senza albero:

Modello	Φ630	Φ800	Φ1250	Φ1600
Diametro del rullo applicabile	Φ500-φ630 mm	Φ630-φ800 mm	Φ800-φ1250 mm	Φ1250-φ1600 mm
Larghezza del rullo	375-475 mm	475-600 mm	600-950 mm	950-1180 mm
Diametro del filo applicabile	Φ0,8-φ4,0 mm	Φ1,0-φ4,5 mm	Φ4.0-φ10 mm	Φ5,0-φ16 mm
Velocità della linea (piccolo rullo)	≤ 125 m/min	≤157m/min	≤ 251 m/min	≤ 376 m/min
Velocità della linea ((grande bobina)	≤157m/min	≤ 251 m/min	≤ 376 m/min	≤ 502 m/min
Motore di sollevamento	0.55KW	0.75KW	1.5KW	1.5KW
freno a frizione magnetica	5.5KW	5.5KW	11 kW	11 kW
Metodo di serraggio con pinna	di altezza superiore a 600 mm	di altezza superiore a 600 mm	di altezza superiore a 600 mm	di altezza superiore a 600 mm
Max. carico	600 kg	1000 kg	2000 kg	3500 kg

Pagamento e acquisizione di tipo portale

Modello	Φ1600	Φ2000	Φ2500	Φ3150
Diametro del rullo applicabile	φ1250-φ1600 mm	φ1600-φ2000 mm	Φ1800φ2500 mm	Φ1600-φ3150 mm
larghezza della bobina	950-1180 mm	1180-1500 mm	1320-1900 mm	1180-2300 mm
diametro del filo applicabile	Φ5 -φ40 mm	Φ7-φ70 mm	Φ10 -φ100 mm	Φ20 -φ130 mm
velocità della linea	≤245 m/min	≤175 m/min	≤235 m/min	≤194 m/min
motore di sollevamento	0.75KW*2	1.5KW*2	1.5KW*2	2.2KW*2
motore di fissaggio	0.75KW	1.1 kW	1.1 kW	2.2KW
motore servomotore di tracciamento	0.75KW	1.5KW	1.5KW	1.5KW
motore di assorbimento	5.5KW	5.5KW	5.5KW	11 kW
Max. carico	6T	8T	15T	18T
