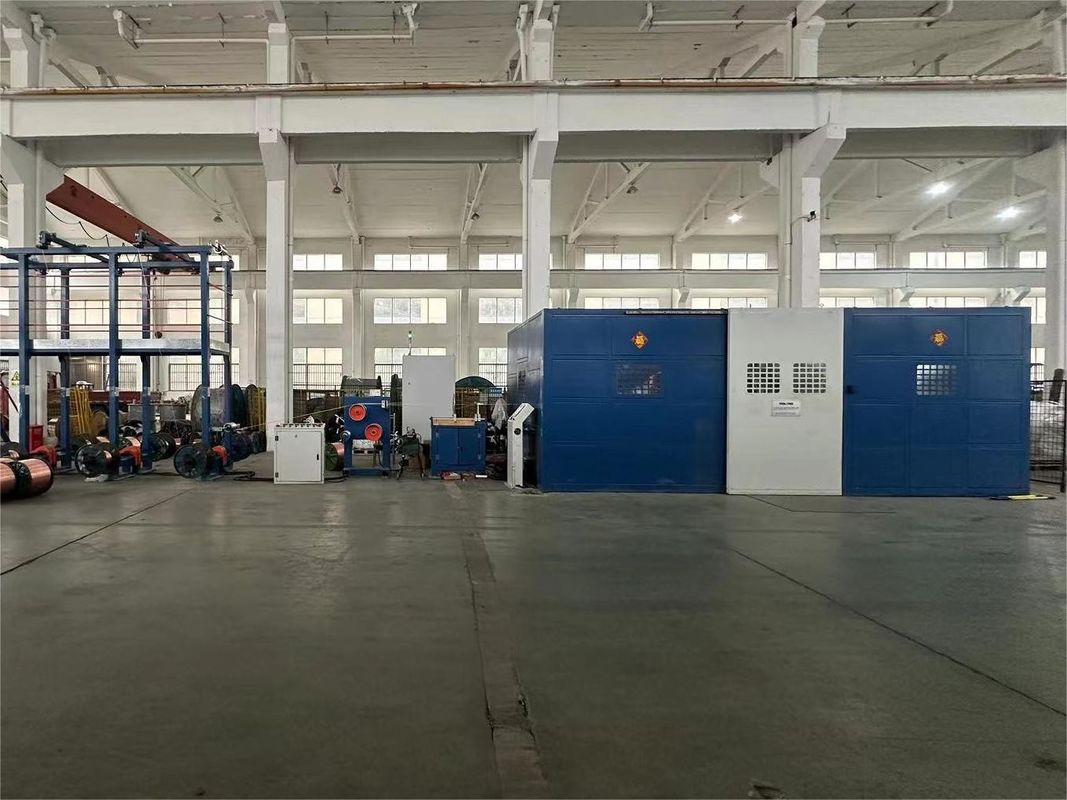

0.05-0.64mm Wire Bunching Machine, High Speed 2500RPM Winding Wire Making Machine (Motore per la lavorazione del filo)
Specifica tecnica
| Modello |
YL-1600 |
| Diametro del prodotto stratificato (mm) |
- Max, ti prego.30 |
| Superficie della sezione di strascico mm2 |
16-95 |
| Diametro del conduttore di ingresso (mm) |
1.2-3.6 |
| Diametro del filo di presa (mm) |
1.0-10.0 |
| Velocità della linea (m/min) |
- Max, ti prego.150 |
| Permettere la diffusione di un'informazione su un prodotto. |
60-400 |
| Velocità di rotazione (rpm) |
- Max, ti prego.500 |
Applicazione:
Adatto per la torsione di conduttori di rame, conduttori in lega di alluminio, ecc., e per la torsione di fili del cavo.
Caratteristiche:
- La macchina è controllata da un PLC con interfaccia uomo-macchina. La tecnologia di controllo digitale e la programmazione PLC garantiscono l'affidabilità dell'intero sistema di controllo.Il passo del filo può essere impostato in modo flessibile utilizzando lo schermo touch.
- Adotta un arco di materiale in fibra di carbonio, che ha una grande resistenza e è leggero.
- Il sistema di prua, trazione e ripresa utilizza motori indipendenti.
- L'efficienza di produzione del raccoglitore a doppia torsione è circa 3 volte superiore a quella del raccoglitore rigido.
Descrizione del prodotto:
La "macchina di raggruppamento del filo da 0,05 a 0,64 mm" è un apparecchio specializzato utilizzato nell'industria della produzione del filo.La macchina è particolarmente adatta per fili con un diametro compreso tra 0.05 mm a 0.64 mm.
La specifica "High Speed 2500RPM" indica che questa particolare macchina per il raggruppamento di fili opera a una velocità massima di 2500 giri al minuto.La capacità ad alta velocità consente un raggruppamento di fili efficiente e produttivo, che consente di accelerare i tassi di produzione.
Quando si utilizza la macchina di raggruppamento dei fili, i fili all'interno del range di diametro specificato vengono inseriti nella macchina, e la macchina li raccoglie insieme per creare un gruppo.Questo processo è tipicamente utilizzato nella produzione di cavi quando è necessario raggruppare più fili senza torcere, come nei cavi di alimentazione o nei cavi dati.
I componenti rotanti della macchina raccolgono i fili in modo controllato, assicurando un corretto allineamento e tensione.formando una struttura di cavo più resistente e resistente.
Inoltre, la "macchina per la produzione di fili di avvolgimento" si riferisce a una macchina appositamente progettata per la produzione di fili di avvolgimento.come i motoriSono progettati per avere eccellenti proprietà di conducibilità elettrica e di isolamento.
La capacità ad alta velocità della macchina di raggruppamento del filo, combinata con la sua capacità di gestire i diametri del filo nell'intervallo da 0,05 mm a 0,64 mm,rende idoneo per la produzione di fili di avvolgimento in modo efficienteLe specifiche della macchina, quali la gamma di velocità e la capacità del filo, possono variare a seconda del costruttore e del modello specifico.
È importante notare che la gamma di diametro del filo e la velocità di cui sopra sono forniti come esempi.e caratteristiche aggiuntive per adattarsi alle dimensioni specifiche del filo e alle esigenze di produzione.
Caratteristiche di prestazione:
Cantilever single twist machine con struttura a cantilever e adotta programma PLC + controllo della velocità di conversione della frequenza + controllo pneumatico, per garantire la tensione uniforme del cavo;per garantire la stabilità della struttura geometrica dopo la torsione, è adottata una struttura a torsione singola e una ruota guida a sterzo di grande diametro è progettata per ridurre al minimo la piegatura e le basse perdite;e il movimento trasversale della bobina di filo, attraverso il doppio controllo del collegamento meccanico e dell'apparecchio elettrico, assicurare che l'unità abbia un'eccellente sincronizzazione dai quattro stati di avvio, funzionamento normale, fermo lento,e arresto di emergenza. Caratteristiche stabili; prestazioni stabili del passo di torsione. Semplice funzionamento, per garantire prestazioni eccellenti del prodotto.
I. Applicazione dell'apparecchiatura: è indicata per il legame di fili di rame con più di sette fili, quali fili elettronici, fili di alimentazione, fili di rame nudi, fili di rete, ecc.
II. Sosta creel (caricata separatamente)
1) Tipo verticale (con tensione regolabile)
a: è posizionato su un lato dell'apparecchiatura. può avere 12 o 24 teste. il vassoio di pagamento ha un diametro esterno massimo di 8′′.
2) Tipo orizzontale (con tensione regolabile)
b: è anche posizionato su un lato dell'apparecchiatura. può avere 6 o 12 teste. il vassoio di pagamento ha un diametro esterno da 400 a 630.
II. Struttura del filo d'ingresso
1) Dopo essere stati pagati dal supporto creel, tutti i fili entreranno prima in un distributore
La piastra passa attraverso un gruppo di pulegge e poi la matrice per il blocco.
IV. Performance e parametri dell'apparecchiatura:
Modello a destra: l'operatore è rivolto verso la parte anteriore e i fili lo attraversano dal lato destro ().
- Velocità di rotazione della fascia ad arco: Max: 1800RPM.
- Lato: 11,15 mm-60,24 mm (può essere adeguatamente regolato su richiesta del cliente) soggetto a modifiche manuali del tipo di ingranaggio.
- Calcolo della lunghezza del filamento: m/min=lay*2/1000*velocità di filamento al minuto
- Direzione di posa: a sinistra o a destra
- Diametro di ciascuna linea di alimentazione: Ø0,16 mm-Ø1,0 mm
- Superficie di incrocio: 0,4 mm2-5,5 mm2
- Disposizione del filo: dispositivo di disposizione del filo a canna lucido di tipo tedesco con lancio regolabile di traverso e distanza
- Lubrificazione a fusione: alimentazione manuale del grasso attraverso una pistola di grasso
- Motore di guida: è costituito da un motore AC 380V 1400RPM Il motore teco per guidare il convertitore 10HP 10HP American Emerson e può realizzare la regolazione della velocità senza passi.
- Freno: freno elettromagnetico in grado di realizzare la frenata automatica mediante disconnessione interna ed esterna
- Protezione contro la disconnessione: arresto automatico e allarme in caso di disconnessione interna ed esterna
- Inching: il pulsante di inching sul lato esterno della console elettrica
- Display della velocità: il tachimetro sul pannello di controllo
- Controllo elettrico: la configurazione e il funzionamento dei parametri elettrici dell'apparecchiatura sono eseguiti tramite il pannello di controllo.
- L'utente deve collegare la linea di alimentazione esterna all'armadio elettrico.
- Luce di allarme: rosso
- Contatore di contatori: contatore elettronico a sei cifre
- Elementi elettrici: marchi di fama nazionale o internazionale
- Cuscinetti: cuscinetti importati con imballaggio originale dal Giappone e dalla Germania (come KOYO, NSK e FAG)
- Accessori interni: marchi nazionali o internazionali di fama
- Rumore: < 75 dB (misurato a 1000 mm di distanza)
- Umidità ambiente: ≤ 90% (se superiore al 90%, asciugarla soffiando prima di avviare l'apparecchiatura)
- Temperatura in officina: ≤ 40°C (se superiore a 40°C, il convertitore subisce un'attivazione di protezione automatica)
- Superficie del pavimento: L3100*W1800*H1700MM
- Colore dell'alloggiamento: verde mela (come richiesto dal cliente)
