La macchina di cablaggio a 5 nuclei con torsione retrograda di 1250 mm
  • La macchina di cablaggio a 5 nuclei con torsione retrograda di 1250 mm
  • La macchina di cablaggio a 5 nuclei con torsione retrograda di 1250 mm
  • La macchina di cablaggio a 5 nuclei con torsione retrograda di 1250 mm
  • La macchina di cablaggio a 5 nuclei con torsione retrograda di 1250 mm
  • La macchina di cablaggio a 5 nuclei con torsione retrograda di 1250 mm
La macchina di cablaggio a 5 nuclei con torsione retrograda di 1250 mm

La macchina di cablaggio a 5 nuclei con torsione retrograda di 1250 mm

Luogo di origine Cina
Marca Hopda
Certificazione ISO,CE
Numero di modello 1250, 1+5
Dettagli del prodotto
Sezione trasversale a filo singolo:
Da 10 mq a 240 mq mm
Massimo. OD:
80 mm
Stranding Pitch:
3500 mm
Velocità di rotazione massima:
100 giri / min
Energia:
55KW
Bobina della presa:
PN2500
La bobina di pagamento in gabbia:
PN1250
BRUCO:
2500 kg
Altezza centrale:
1000 mm
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 set (l'host di blocco può essere ordinato separatamente)
Prezzo
negoziabile
Imballaggi particolari
Imballaggio idoneo per l'esportazione in contenitori
Tempi di consegna
se non ci sono scorte, 30-60 giorni di calendario
Termini di pagamento
T/t, l/c
Capacità di alimentazione
5 set al mese
Descrizione del prodotto

Macchina di cablaggio a salti da 1250 mm per cablaggio fino a 7 conduttori con o senza contro-torsione


Descrizione e applicazione:
La prima macchina di cablaggio a salti del suo genere con funzionalità di contro-torsione completa. Rispetto alle macchine di cablaggio convenzionali di tipo a culla, la nostra macchina offre 4 volte la produttività. È adatta per la torsione di una vasta gamma di prodotti, inclusi cavi a struttura morbida (come cavi di controllo, cavi aerei in alluminio con rinforzo in acciaio (ACSR) e cavi di alimentazione) nonché fili di rame nudo, alluminio e leghe di alluminio, supportando fino a 7 conduttori.

La macchina è inoltre dotata di funzionalità di contro-torsione opzionale, che può essere aggiunta in base alle vostre esigenze specifiche. In termini di modalità di azionamento, offre due opzioni: azionamento indipendente o azionamento ad albero a terra, consentendo un adattamento flessibile a diverse configurazioni di produzione.


Caratteristiche:
  1. Interfaccia uomo-macchina intuitiva per un funzionamento semplice e un monitoraggio completo
  2. Adozione di PLC per la regolazione automatica del passo
  3. Può essere equipaggiata con una modalità di contro-torsione con un massimo del 100%.
  4. Azionamento indipendente o azionamento ad albero a terra
  5. Utilizzo di servomotori a induzione AC per un funzionamento affidabile ed efficiente dal punto di vista energetico

Specifiche:

Contro-torsione Tipo ad arcoMacchina di posa

5*1250

100 rpm

Velocità massima del cavo armato: 30 m/min
Velocità di cablaggio non tessuto: 40 - 60 m/min



5*1600

100 rpm

Velocità di cablaggio non tessuto: 30 - 40 m/min



3*1800 (Media Tensione)

80 rpm




Componenti principali:
  1. Host di torsione (tutte le bobine di svolgimento integrate nel corpo per ottenere la funzione di contro-torsione completa)
  2. Supporto di svolgimento del riempitivo (Opzionale)
  3. Porta-matrice di assemblaggio
  4. Macchina di nastratura centrale
  5. Macchina di armatura
  6. Contametri
  7. Capstan/Tirafilo/Cingolato
  8. Avvolgitore con traslazione
  9. Sistema di controllo
  10. Sistema di trasmissione
  11. Parti soggette a usura

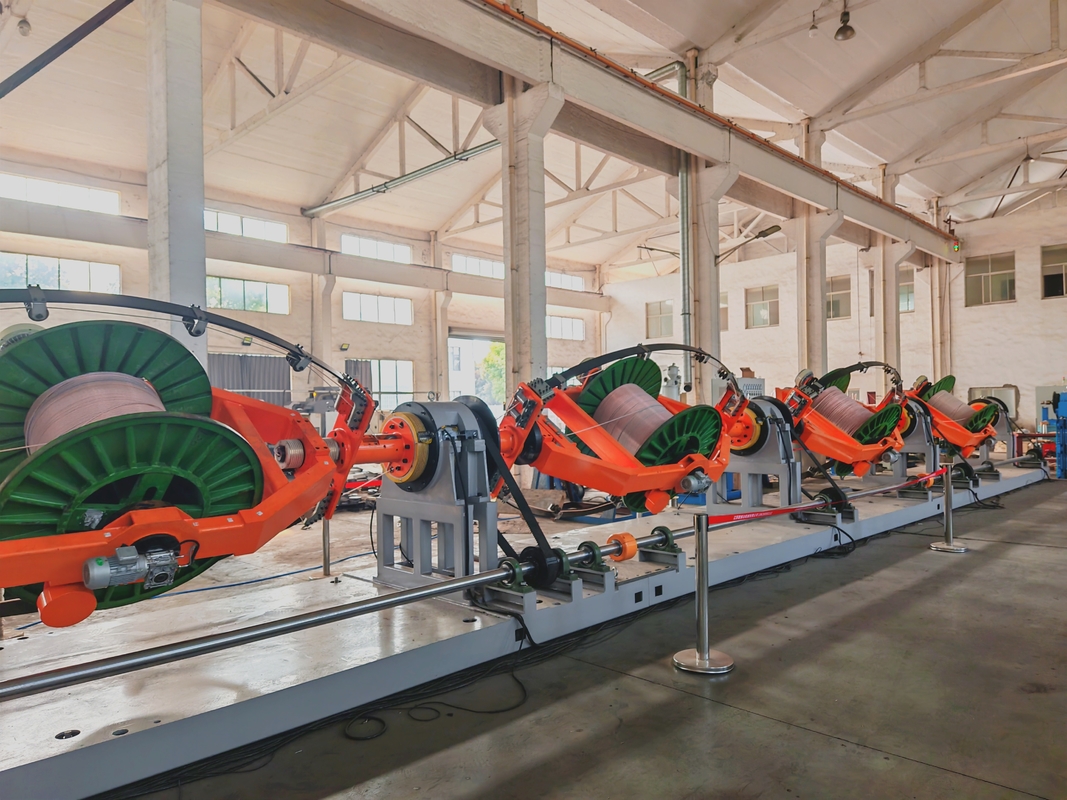

Immagini del prodotto:
La macchina di cablaggio a 5 nuclei con torsione retrograda di 1250 mm 0La macchina di cablaggio a 5 nuclei con torsione retrograda di 1250 mm 1
La macchina di cablaggio a 5 nuclei con torsione retrograda di 1250 mm 2La macchina di cablaggio a 5 nuclei con torsione retrograda di 1250 mm 3La macchina di cablaggio a 5 nuclei con torsione retrograda di 1250 mm 4La macchina di cablaggio a 5 nuclei con torsione retrograda di 1250 mm 5
La macchina di cablaggio a 5 nuclei con torsione retrograda di 1250 mm 6
